| CHARACTERISTIC | VALUE |
|---|---|

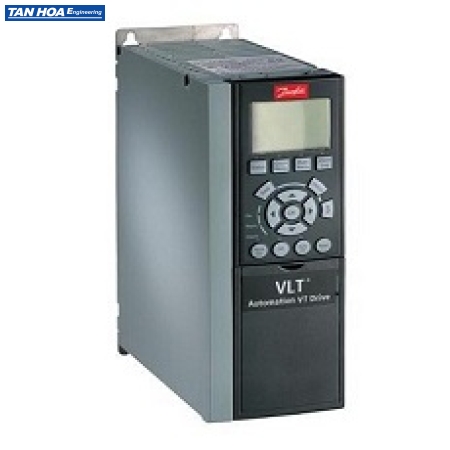

| PRODUCT GROUP | (FC-) VLT® AutomationDrive FC- |
| SERIES | 301 |
| POWER RATING | (P75K) 75 KW / 100 HP |
| PHASE | (T) Three phase |
| MAINS VOLTAGE | (4) 380 - 480 VAC |
| ENCLOSURE | (E55) IP55 / Type 12 |
| RFI FILTER | (H2) RFI Class A2 (C3) |
| BRAKE - SAFE STOP | (X) No brake chopper |
| LCP | (G) Graphical Loc. Cont. Panel |
| COATING PCB | (X) Not coated PCB |
| MAINS OPTION | (1) Mains Disconnect |
| ADAPTATION A | (X) Standard Cable Entries |
| ADAPTATION B | (X) No adaptation |
| SOFTWARE RELEASE | (SXXX) Latest release std. SW. |
| SOFTWARE LANGUAGE PACK | (X) Standard Language Pack |
| A OPTION | (AX) No A Option |
| B OPTION | (BX) No B Option |
| C0 OPTION MCO | (CX) No C0 option |
| C1 OPTION | (X) No C1 option |
| C OPTION SOFTWARE | (XX) No software option |
| D OPTION | (DX) No D option |
| FRAME SIZE | C2 |
| TYPECODE PART 1 | FC-301P75KT4E55H2XGX |
| TYPECODE PART 2 | 1XXSXXXXAXBXCXXXXDX |
| PRODUCT CATALOG | Global (Standard) |
| POWER 150% (HO) [KW] | 75 |
| POWER 110% (NO) [KW] | 90 |
| HEIGHT [MM] | 770,0 |
| WIDTH W/ NO C OPTIONS [MM] | 370,0 |
| DEPTH [MM] | 335,0 |
| DEPTH WITH OPTION A/B [MM] | 335,0 |
| KVA | 102 |
| POWER LOSS NO [W] | 1474 |
| POWER LOSS NO [W] | 1474 |
| POWER LOSS HO [W] | 1232 |
| POWER LOSS HO [W] | 1232 |
| CONTINUOUS CURRENT (NO) [A] | 177 |
| INTERMITTENT CURRENT (NO) [A] | 195 |
| CONTINUOUS CURRENT (NO) [A] | 160 |
| INTERMITTENT CURRENT (NO) [A] | 176 |
| CONTINUOUS CURRENT (HO) [A] | 147 |
| INTERMITTENT CURRENT (HO) [A] | 220 |
| CONTINUOUS CURRENT (HO) [A] | 130 |
| INTERMITTENT CURRENT (HO) [A] | 195 |
| MATERIAL GROSS WEIGHT | 61.900 |
| MATERIAL NET WEIGHT | 60.200 |
| VENDOR | Factory DK |
