| CHARACTERISTIC | VALUE |
|---|---|

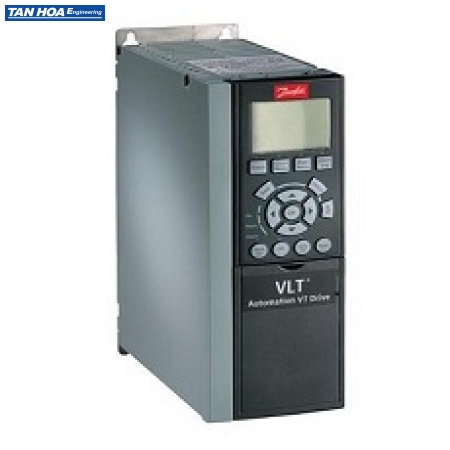

| PRODUCT GROUP | (FC-) VLT® AutomationDrive FC- |
| SERIES | 302 |
| POWER RATING | (P2K2) 2.2 KW / 3.0 HP |
| PHASE | (T) Three phase |
| MAINS VOLTAGE | (5) 380 - 500 VAC |
| ENCLOSURE | (E20) IP20 / Chassis |
| RFI FILTER | (H1) RFI Class A1/B (C1) |
| BRAKE - SAFE STOP | (B) Brake chopper |
| LCP | (N) Numerical Loc. Cont. Panel |
| COATING PCB | (C) Coated PCB |
| MAINS OPTION | (X) No Mains Option |
| ADAPTATION A | (X) Standard Cable Entries |
| ADAPTATION B | (X) No adaptation |
| SOFTWARE RELEASE | (SXXX) Latest release std. SW. |
| SOFTWARE LANGUAGE PACK | (X) Standard Language Pack |
| A OPTION | (A0) PROFIBUS DP MCA 101 |
| B OPTION | (BX) No B Option |
| C0 OPTION MCO | (CX) No C0 option |
| C1 OPTION | (X) No C1 option |
| C OPTION SOFTWARE | (XX) No software option |
| D OPTION | (D0) MCB-107 24V DC backup |
| FRAME SIZE | A2 |
| TYPECODE PART 1 | FC-302P2K2T5E20H1BNC |
| TYPECODE PART 2 | XXXSXXXXA0BXCXXXXD0 |
| PRODUCT CATALOG | Global (Standard) |
| POWER 160% (HO) [KW] | 2.2 |
| HEIGHT [MM] | 268,0 |
| WIDTH W/ NO C OPTIONS [MM] | 90,0 |
| DEPTH [MM] | 205,0 |
| DEPTH WITH OPTION A/B [MM] | 220,0 |
| KVA | 3.88 |
| POWER LOSS HO [W] | 88 |
| POWER LOSS HO [W] | 88 |
| CONTINUOUS CURRENT (HO) [A] | 5.6 |
| INTERMITTENT CURRENT (HO) [A] | 8.96 |
| CONTINUOUS CURRENT (HO) [A] | 4.8 |
| INTERMITTENT CURRENT (HO) [A] | 7.68 |
| MATERIAL GROSS WEIGHT | 5.200 |
| MATERIAL NET WEIGHT | 4.900 |
| VENDOR | Factory DK |
